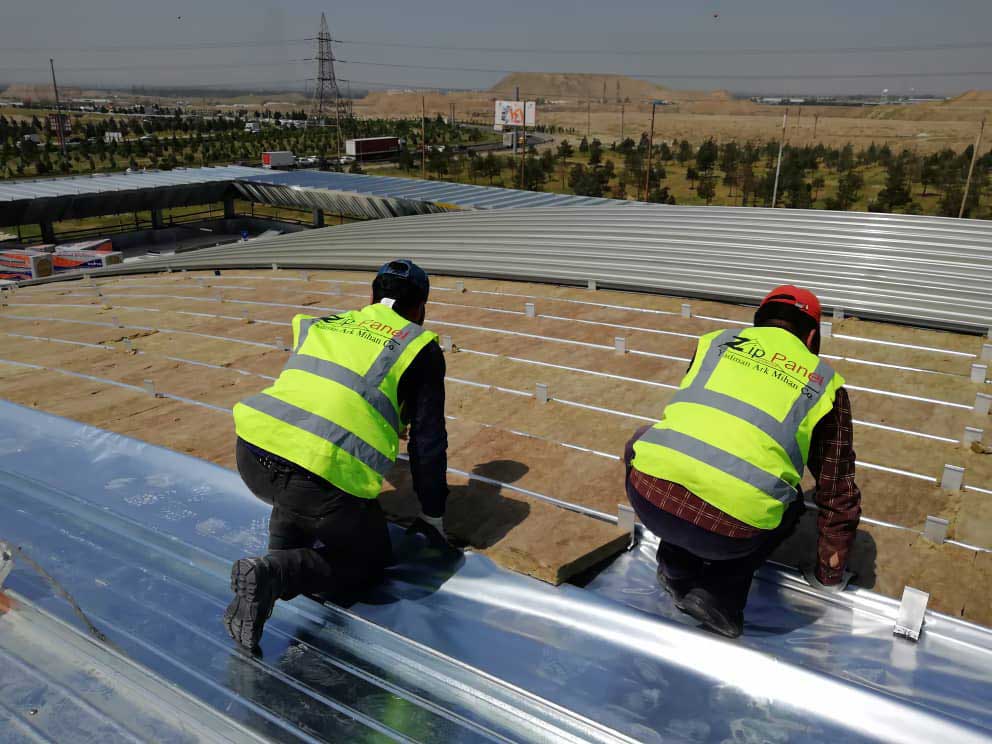

سیستم پوشش سقف ایستادرز یا زیپ پانل، یکی از مطمئن‌ترین و پیشرفته‌ترین روش‌های اجرای سقف‌های فلزی صنعتی و معماری مدرن است. بزرگ‌ترین مزیت رقابتی این سیستم، اتصال بدون سوراخ‌کاری (Penetration-Free) و امکان پوشش دهانه‌های طویل بدون درز اورلب است. با این حال، دستیابی به آب‌بندی ۱۰۰ درصدی، مقاومت در برابر بادهای شدید و طول عمر مفید بالای ۵۰ سال، وابسته به رعایت دقیق اصول مهندسی در نصب زیپ پانل است.
در این مقاله تخصصی، فرایند نصب زیپ پانل را از آماده‌سازی زیرسازی فولادی تا فرم‌دهی ورق‌ها در کارگاه و درزجوشی مکانیکی (Seaming) با جزئیات فنی مرور می‌کنیم.
برخلاف ساندویچ‌پانل‌ها یا ورق‌های سنتی که در کارخانه با ابعاد محدود برش خورده و حمل می‌شوند، در پروژه‌های مدرن زیپ پانل، بخش بزرگی از فرآیند تولید به محل پروژه منتقل می‌گردد. پیش از آغاز عملیات نصب، استقرار صحیح دستگاه های زیپ پانل در پای کارگاه ضروری است:
اجرای سقف ایستادرز یک پروسه لایه‌ای مهندسی‌شده است. هر لایه وظیفه مشخصی در انتقال بار، ایزولاسیون صوتی-حرارتی و هوا‌بندی سازه دارد که مطابق با ساختار سیستم زیپ پانل اجرا می‌شود:
پرلین‌های قوطی یا ناودانی با ضخامت ۲ تا ۳ میلی‌متر و با فواصل استاندارد ۱.۵ تا ۳ متر بر روی تیرهای اصلی اسکلت نصب و جوشکاری یا پیچ می‌شوند. پرلین‌ها تکیه‌گاه اصلی توزیع بار سقف هستند.
مهم‌ترین جزء مکانیکی در نصب زیپ پانل، کلیپس‌های آلومینیومی (Halters) هستند:
ما از مرحله برنامه‌ریزی تا اجرا، در کنار شما هستیم!
| فاکتور مهندسی و اجرایی | سیستم زیپ پانل (Standing Seam) | سیستم‌های سقفی سنتی (پیچ‌نما) |
|---|---|---|
| روش مهار لایه خارجی | کلیپس مخفی لغزان + قفل مکانیکی ۳۶۰ درجه | پیچ سرمته‌ای نمایان همراه با واشر لاستیکی |
| سوراخ‌کاری سطح سقف | ندارد (Penetration-Free) | دارد (هزاران سوراخ پیچی روی ورق نهایی) |
| رفتار در برابر انبساط و انقباض | حرکت لغزشی آزادانه پنل روی پایه‌های کلیپس | تنش حرارتی بالا و گشاد شدن جای پیچ‌ها در طول زمان |
| امکان تولید طول پیوسته | بله (بیش از ۱۰۰ متر بدون درز در محل پروژه) | خیر (محدودیت حمل تریلر جاده‌ای تا ۱۳.۵ متر) |
| حداقل شیب قابل اجرا | ۱.۵ درجه (حدود ۲.۵٪) بدون ریسک آب‌دادگی | حداقل ۷ الی ۱۰ درجه جهت جلوگیری از پس‌زدن آب |
| طول عمر مفید آب‌بندی | بیش از ۵۰ سال بدون استهلاک قطعات | ۵ الی ۱۰ سال (فرسایش سریع واشرهای EPDM در آفتاب) |
| سازگاری با فرم‌های قوسی و گنبدی | بله (با استفاده از دستگاه کرو و پنل‌های مخروطی) | بسیار سخت با ریسک بالای نشتی و شکستگی درز |
