سیستم زیپ پانل (Standing Seam یا ایستادرز) یکی از پیشرفته‌ترین روش‌های اجرای سقف‌های فلزی است که به دلیل عایق‌بندی عالی، سرعت اجرا و زیبایی ظاهری، در ساختمان‌های صنعتی، تجاری و مسکونی کاربرد گسترده‌ای دارد. سقف ایستادرز از ۷ لایه اصلی تشکیل شده که هر کدام نقش مهمی در عملکرد حرارتی، صوتی و مقاومت سازه‌ای دارند.
در این متن، ساختار کامل سیستم زیپ پانل ایستادرز را از پرلین تا ورق رویی بررسی می‌کنیم و مشخصات فنی هر لایه را با جزئیات توضیح می‌دهیم.
این سیستم مزایای متعددی نسبت به سقف‌های سنتی دارد:

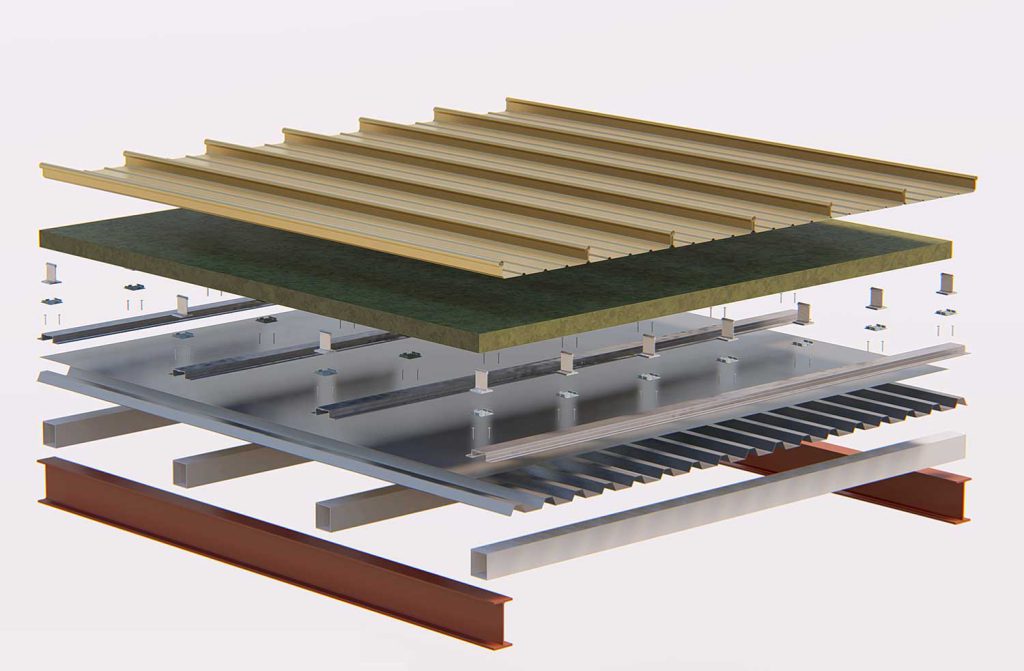

سیستم زیپ پانل از ۷ لایه اصلی تشکیل شده که از پایین به بالا (از داخل ساختمان به سمت بیرون) به شرح زیر هستند:
پرلین اولین لایه در ساختار سیستم زیپ پنل ایستادرز است. پرلین‌ها قوطی‌های فلزی افقی هستند که روی تیرهای اصلی سازه نصب می‌شوند و بستر اجرای لایه‌های بعدی را فراهم می‌کنند.
مشخصات فنی پرلین:
پرلین‌ها وزن کل سقف ایستادرز را به تیرهای اصلی منتقل می‌کنند و باید با دقت طراحی و اجرا شوند.
ورق لایه زیرین دومین لایه سیستم زیپ پنل است که از داخل ساختمان قابل مشاهده است و نقش سقف کاذب را ایفا می‌کند.
انواع ورق لایه زیرین:
مشخصات فنی:
این ورق علاوه بر زیبایی، مقاومت سازه‌ای اولیه را نیز فراهم می‌کند.

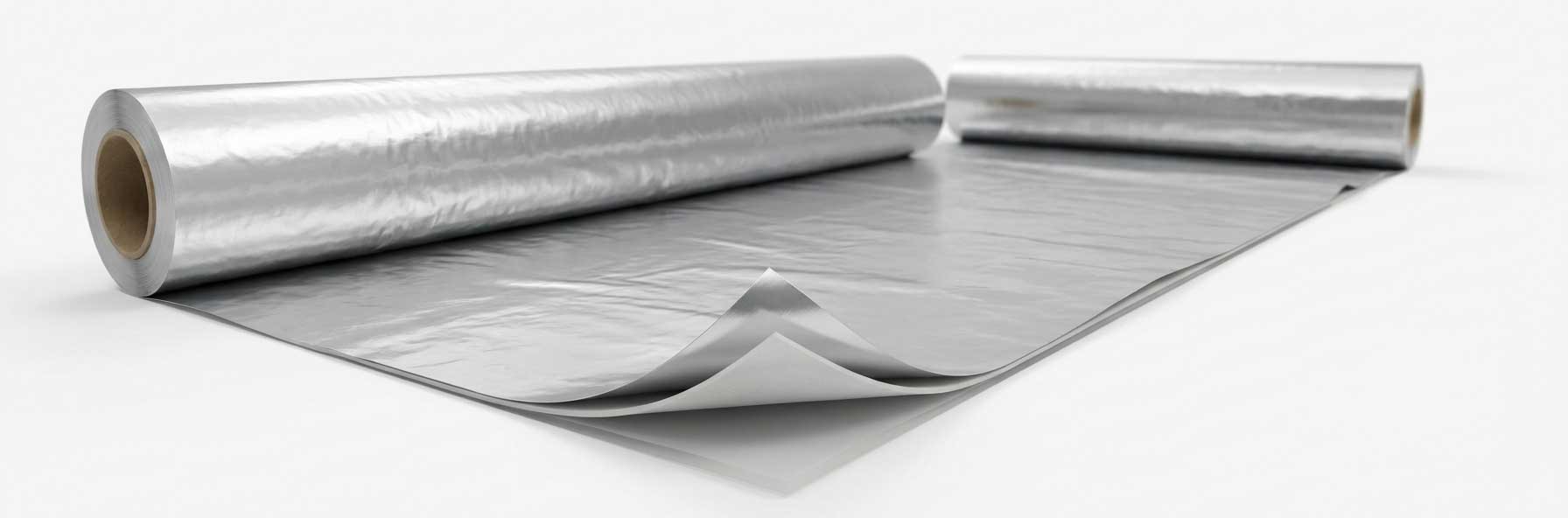

عایق رطوبتی یا بخاربند سومین لایه سیستم زیپ پنل ایستادرز است که از تعریق و نفوذ رطوبت به داخل سازه جلوگیری می‌کند.
مشخصات فنی بخاربند:
بخاربند روی ورق زیرین نصب میشود و با دستگاه مخصوص به هم متصل میشود تا پوشش یکپارچه‌ای ایجاد کند.

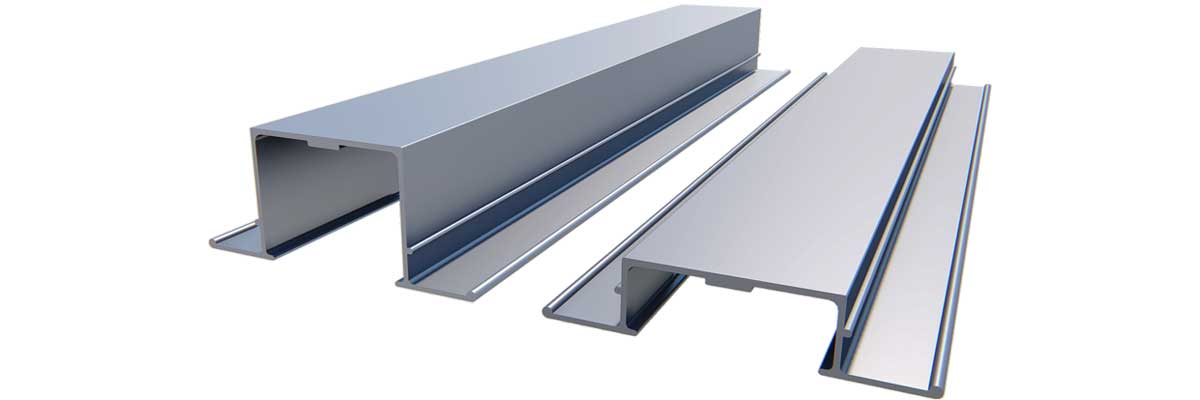

امگا اسپیسر چهارمین لایه ساختار سیستم زیپ پانل است که نقش فاصله‌انداز بین لایه‌های زیرین و رویی را دارد و محل نشستن کلیپس‌ها است.
مشخصات فنی امگا:
امگا اسپیسر بار ورق رویی و عایق را به پرلین منتقل می‌کند و فضای لازم برای قرارگیری عایق حرارتی را فراهم می‌کند.
کلیپس آلومینیومی پنجمین جزء سیستم زیپ پانل ایستادرز است که ورق رویی را بدون پیچ و پرچ نگه می‌دارد و امکان انبساط و انقباض ورق را فراهم می‌کند.
مشخصات فنی کلیپس:
کلیپس‌ها روی امگا اسپیسر پیچ می‌شوند و ورق رویی را با سیستم زیپ (قفل مکانیکی) نگه می‌دارند.
عایق حرارتی پشم سنگ ششمین لایه سیستم است که نقش اصلی در عایق‌بندی حرارتی و صوتی سقف را دارد.
مشخصات فنی پشم سنگ:
جایگزین‌های عایق حرارتی:
عایق پشم سنگ معمولاً زیر ورق رویی و بین کلیپس‌ها قرار می‌گیرد.
ورق رویی آخرین لایه این سیستم است که پوشش نهایی سقف را تشکیل می‌دهد و در برابر عوامل جوی محافظت می‌کند.
مشخصات فنی ورق رویی:
ویژگی‌های منحصربه‌فرد ورق رویی:
| ردیف | نام جزء | جنس | ضخامت/ابعاد | نقش اصلی |
|---|---|---|---|---|
| ۱ | پرلین | فولاد گالوانیزه | 2-3 میلیمتر | انتقال بار به سازه اصلی |
| ۲ | ورق لایه زیرین | گالوانیزه/آلومینیوم | 0.6 - 1 / 0.7 - 1.2 میلیمتر | سقف کاذب و مقاومت سازه‌ای |
| ۳ | عایق رطوبتی (بخاربند) | فویل آلومینیومی + PE | 220-240 میکرون | جلوگیری از تعریق و رطوبت |
| ۴ | امگا اسپیسر | آلومینیوم | 1.25 میلیمتر | فاصله‌انداز و محل نصب کلیپس |
| ۵ | کلیپس + پد حرارتی | آلومینیوم آلیاژی | ارتفاع 80-100-120-140 میلی متر | نگهدارنده ورق رویی بدون پیچ |
| ۶ | عایق حرارتی | پشم سنگ | 5-15 سانتی‌متر | عایق‌بندی حرارتی و صوتی |
| ۷ | ورق رویی | گالوانیزه رنگی/آلومینیوم | 0.6 - 0.7 / 0.8 - 1.2 میلیمتر | پوشش نهایی و محافظت در برابر آب و هوا |
سیستم زیپ پنل (Standing Seam) یک روش پیشرفته اجرای سقف فلزی است که در آن ورق‌های رویی با سیستم قفل مکانیکی (زیپ) به هم متصل می‌شوند و بدون پیچ و مهره نمایان اجرا می‌شوند. این سیستم با الهام از استانداردهای جهانی و رویکردی کاملاً مهندسی توسط شرکت یادمان ارک تولید میشود.
ایستادرز (Standing Seam) همان سیستم زیپ پنل است. این دو اصطلاح مترادف هستند و به یک نوع سقف فلزی با درز ایستاده اشاره دارند.
هزینه سقف ایستادرز بسته به نوع مصالح، ضخامت عایق، نوع ورق رویی (گالوانیزه یا آلومینیوم) و مساحت پروژه متغیر است. به طور متوسط، هزینه اجرای سیستم زیپ پنل ۲۰ تا ۴۰ درصد بیشتر از سقف‌های سنتی است، اما به دلیل عمر مفید بالاتر و صرفه‌جویی در هزینه‌های گرمایش و سرمایش، در بلندمدت مقرون‌به‌صرفه‌تر است.
زمان اجرای سقف ایستادرز بسته به مساحت پروژه و تعداد نیروی کار متغیر است. به طور متوسط، اجرای ۱۰۰۰ مترمربع سیستم زیپ پنل بین ۱۰ تا ۱۵ روز کاری زمان می‌برد.
بله، سیستم زیپ پنل ایستادرز برای تمام اقلیم‌ها (گرم، سرد، مرطوب، خشک) مناسب است. با انتخاب ضخامت مناسب عایق حرارتی و نوع ورق رویی، میتوان عملکرد بهینه را در هر شرایط آب و هوایی تضمین کرد.
سیستم زیپ پنل از ۷ لایه جداگانه تشکیل شده که در محل اجرا می‌شوند، در حالی که ساندویچ پانل یک پانل پیش‌ساخته با دو ورق و یک هسته عایق است. سقف ایستادرز انعطاف‌پذیری بیشتری در انتخاب نوع عایق و ضخامت دارد و زیبایی ظاهری بهتری ارائه می‌دهد.
بله، سیستم زیپ پنل ایستادرز برای سقف‌های شیب‌دار (با شیب حداقل ۳ درصد) بسیار مناسب است و به دلیل سیستم قفل مکانیکی، نشت آب را به طور کامل جلوگیری می‌کند.
عمر مفید سقف ایستادرز با ورق گالوانیزه رنگی حدود ۲۰ تا ۳۰ سال و با ورق آلومینیوم حدود ۳۰ تا ۵۰ سال است (بسته به شرایط محیطی و نگهداری).
سیستم زیپ پنل نیاز به نگهداری کمی دارد. توصیه میشود سالی یک بار سطح سقف را از گرد و غبار و برگ‌های خشک تمیز کنید و درزها و کلیپس‌ها را بازرسی کنید.
کلیپس‌ها در سیستم زیپ پنل ایستادرز امکان انبساط و انقباض ورق رویی را فراهم می‌کنند و از ایجاد تنش و خرابی ورق جلوگیری می‌کنند. همچنین، نصب بدون پیچ نمایان، زیبایی ظاهری سقف را افزایش می‌دهد.
بله، سیستم زیپ پنل روی هر دو نوع سازه فلزی و بتنی قابل اجرا است. در سازه‌های بتنی، ابتدا پرلین‌های فلزی روی سقف نصب می‌شوند و سپس لایه‌های بعدی اجرا می‌شوند.
سیستم زیپ پنل ایستادرز یکی از بهترین گزینه‌ها برای سقف‌های فلزی مدرن است که ترکیبی از عملکرد عالی، زیبایی ظاهری و دوام بالا را ارائه می‌دهد. با شناخت دقیق ساختار ۷ لایه سیستم زیپ پنل (از پرلین تا ورق رویی)، می‌توانید تصمیم آگاهانه‌تری برای انتخاب و اجرای سقف ایستادرز بگیرید.
اگر به دنبال سقفی با عایق‌بندی بالا، اجرای سریع و ظاهر زیبا هستید، سیستم زیپ پنل بهترین انتخاب برای شماست.
