سقف‌های فلزی با پروفیل‌های زیپ پانل باید پاسخگوی بالاترین استانداردهای فنی باشند؛ از تنوع گسترده در طراحی و فرم‌دهی گرفته تا الزامات سخت‌گیرانه‌ی عایق‌بندی حرارتی، صوتی و سهولت در اجرا.
راهکارهای زیرسازی و سیستم‌های نگهدارنده (کلیپس) در سقف‌های زیپ پانل، پاسخی ایده‌آل و مهندسی‌شده برای برآورده کردن تمامی این نیازها هستند.
تکنولوژی پیشرفته در سیستم‌های زیپ پانل؛ حرکت آزادانه و پایداری سازه‌ای.
یکی از شاخص‌ترین ویژگی‌های سقف‌های زیپ پانل، قابلیت حرکت آزادانه سطوح سقف در پاسخ به تغییرات طولی ناشی از تنش‌های حرارتی است. کلیپس های آلومینیومی و گالوانیزه ما با طراحی دقیق و لبه‌های گردِ مهندسی‌شده، بهینهترین رفتار حرکتی را برای پانل‌ها تضمین می‌کنند.
همچنین، به‌کارگیری «ترموبلاک‌ها» در مدل‌های TK 5 و TK 15 در قسمت پایه کلیپس، با ایجاد جداسازی کامل حرارتی، از تشکیل پل حرارتی جلوگیری کرده و بالاترین سطح بهره‌وری انرژی را برای پروژه شما به ارمغان می‌آورد.

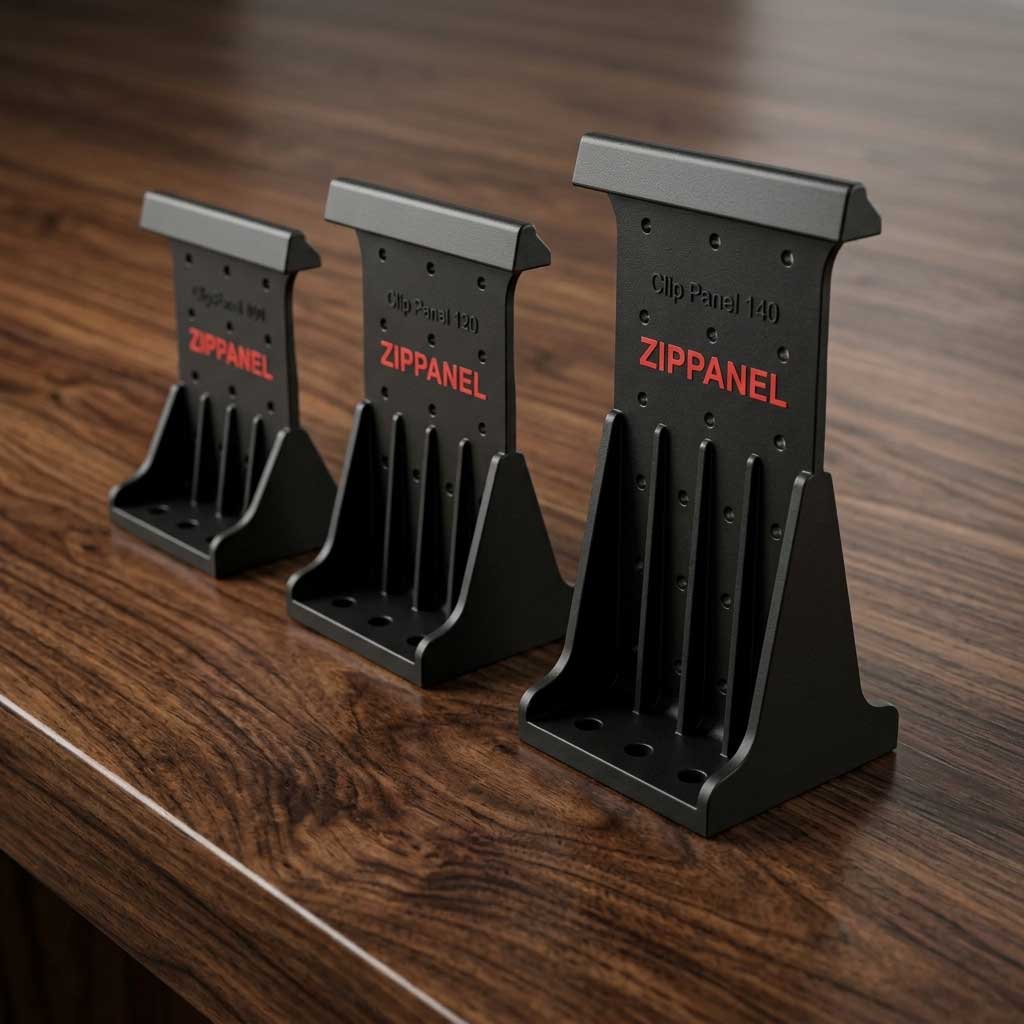

کلیپس‌های ما که از پلاستیک تقویت‌شده با الیاف شیشه (GRP) ساخته شده‌اند، فاقد هرگونه اجزای با رسانایی حرارتی بالا هستند و به همین دلیل، سیستمی کاملاً عاری از پل حرارتی ایجاد می‌کنند. در نتیجه، با حفظ همان ضریب انتقال حرارت (U-Value)، ضخامت لایه‌ی عایق به شکل چشم‌گیری کاهش می‌یابد.
این کلیپس‌ها تمامی تست‌های مربوط به رفتار در برابر یخبندان و قرارگیری در معرض رطوبت را با موفقیت پشت سر گذاشته‌اند. از ویژگی‌های بارز آن‌ها می‌توان به صلبیت بالا و ظرفیت باربری بسیار عالی اشاره کرد.
کلیپس گاوانیزه بر پایه یک اصل طراحی کاملاً نوین توسعه یافته است. این کلیپس با درگیر شدن در لبه کوچک زیپ پانل، اتصال را به‌صورت پایدار و ایمن — به‌ویژه در برابر نیروهای بالابر ناشی از باد — تثبیت می‌کند.
نشیمن یاتاقانی پروفیل‌های زیپ پانل در محل پایه کلیپس انجام می‌شود که موجب انتقال بهینه نیرو و افزایش پایداری سیستم می‌گردد.
به همین دلیل، کلیپس گالوانیزه زیپ پانل گزینه‌ای ایده‌آل برای مناطق با بار باد بالا و همچنین نواحی با دمای محیطی زیاد و انبساط حرارتی قابل‌توجه پانل‌های ایستادرز محسوب می‌شود.
این کلیپس با صفحه پایه از جنس فولاد گالوانیزه قابل عرضه است.
همراه شما در تمامی گام‌ها؛ از طراحی مهندسی تا تحقق نهایی پروژه.

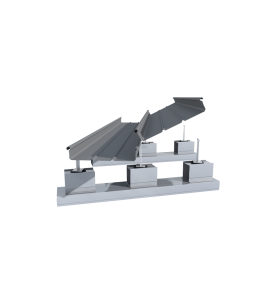

با استفاده از زیرسازی ثبت‌شده اختراع‌شده زیپ پانل انعطاف‌پذیر، اجرای دقیق، متناسب و باکیفیت سقف‌های با پروفیل زیپ پانل امکان‌پذیر است. این امر حتی در معماری‌های پیچیده و با در نظر گرفتن تلرانس‌های اجرایی بیشتر در سازه نیز صادق است.
ویژگی منحصربه‌فرد زیپ پانل انعطاف‌پذیر، ساختار قطعه‌بندی‌شده و نصب آسان آن است. این زیرسازی سقف همچنین این امکان را فراهم می‌کند که در مراحل کاری ساده، نمای سه‌بعدی خارجی طراحی شود و حتی تلرانس‌های بزرگ سازه‌ای جبران گردد.
با ترکیب متدولوژی برنامه‌ریزی نوین «طراحی محاسباتی» و اندازه‌گیری دقیق سازه موجود، زیپ پانل انعطاف‌پذیر را می‌توان در هر مکانی مورد استفاده قرار داد. همزمان، این سیستم بدون هیچ مشکلی برای تمامی پروفیل‌های پوشش سقف و نمای زیپ پانل “حتی برای سقف‌های زیپ پانل” کاربرد دارد.
فرآیند نصب زیرسازی زیپ پانل انعطاف‌پذیر
مرحله اول: ثبت موقعیت و استخراج داده‌ها
پیش از هر چیز، موقعیت نصب پروفیل‌های U شکل با استفاده از اسکن سه‌بعدی ثبت می‌شود. از داده‌های حاصل از این اسکن، موقعیت و ارتفاع دقیق هر کلیپس مورد نیاز استخراج می‌گردد.
مرحله دوم: پیش‌مونتاژ و اتصال
به همراه زاویه‌دهنده‌های موقعیت‌یابی، ریل U شکل بالایی ابتدا در کارگاه اختصاصی زیپ پانل پیش‌مونتاژ می‌شود. سپس در مرحله نهایی، این ریل به ریل U شکل پایینی متصل و پیچ می‌گردد.
جبران تلرانس‌ها و انطباق با شیب‌های مختلف بام
علاوه بر این، با طراحی مناسب زیرسازی فلزی سقف و امکان اجرای هرگونه شیب بام توسط سیستم‌های سقف زیپ پانل، می‌توان تلرانس‌های بسیار بالایی را جبران کرد یا طرح‌های جدیدی را پیاده‌سازی نمود.
تخصص در طراحی و اجرای سفارشی سقف‌های زیپ پانل.

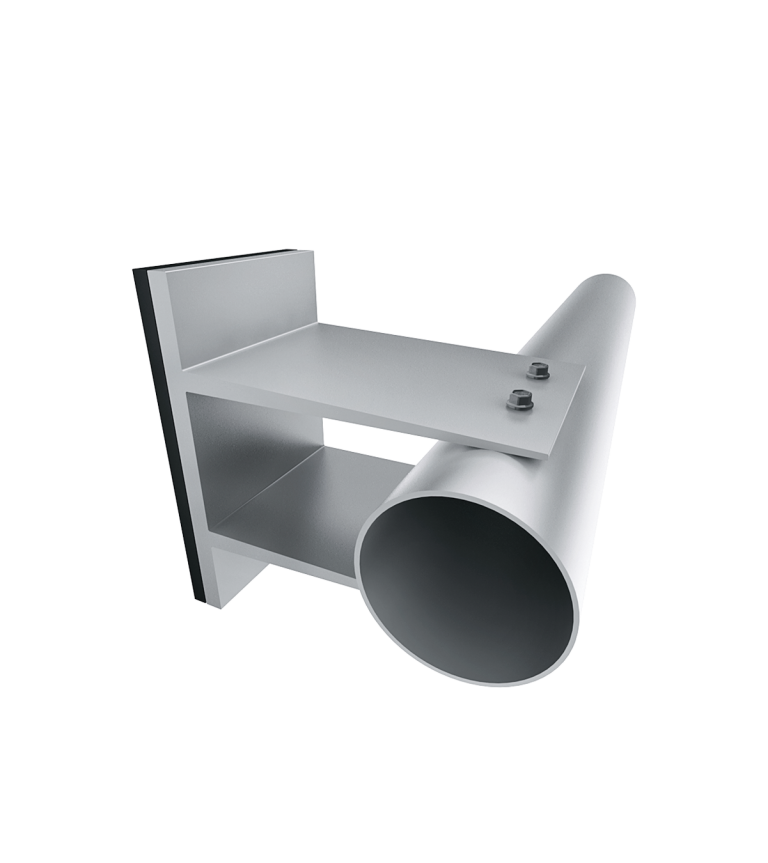

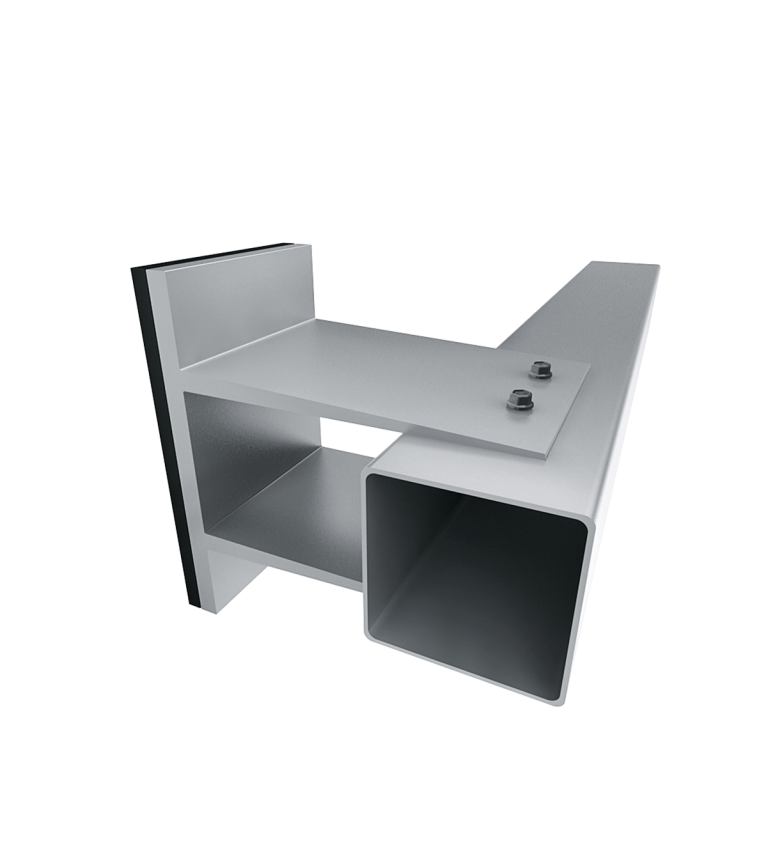

برای عناصر ساختمانی با انحنای استوانه‌ای یا دو-محوره، زیرسازی گنبدی انعطاف‌پذیر، راه‌حل بهینه محسوب می‌شود. این سامانه، یک سیستم استاندارد شده است که همواره از اجزای مشابهی تشکیل شده است. با این حال، بسته به نوع طراحی، این سامانه می‌تواند بین لوله‌های گرد و چهارگوش، و همچنین بین کلیپس‌های مختلف، متغیر باشد.
زیرسازی سقف قابلیت نصب بر روی پایه‌های زیرین متنوعی را دارد و همزمان، جبران تلرانس تا +/- 45 میلی‌متر را ارائه می‌دهد.
انعطاف‌پذیری بالا: این زیرسازی با انعطاف‌پذیری فوق‌العاده خود، راه‌حلی ایده‌آل برای طراحی‌های استوانه‌ای یا منحنی دو-محوره است.
کاربرد گسترده: عمدتاً در ناحیه‌ی نمای استادیوم‌ها، ساختمان‌های سیلو، برج‌های بیضوی (مانند هاضم‌ها) و در نواحی اتصال سقف به نما مورد استفاده قرار می‌گیرد.
سازگاری با ساختار دیوار: صرف‌نظر از اینکه ساختار دیوار دارای تهویه از پشت باشد یا بدون تهویه، این زیرسازی گنبدی تمامی الزامات را برآورده می‌کند.
برای دستیابی به سطح فلزی بی‌نقص پروفیل‌ها، توصیه می‌شود که در مرحله‌ی برنامه‌ریزی سامانه زیرسازی و سیستم سقف فلزی، از اسکن سه‌بعدی مستقیم در محل پروژه استفاده شود. همچنین، برنامه‌ریزی پیاده‌سازی در قالب سه‌بعدی نیز توصیه می‌گردد. این فرآیند، نقشه‌ی شبکه‌بندی (grid plan) را در اختیار شما قرار می‌دهد که نقاط بهینه نصب، به همراه فاصله و موقعیت آن‌ها از سازه نگهدارنده را به صورت دقیق مشخص می‌کند.
در بسیاری از سازه‌ها مانند فرودگاه‌ها، سالن‌های صنعتی و ورزشی و غیره که پوشش‌های قدیمی (مانند شیروانی، ساندویچ پانل، ایزوگام و یا سایر متریال‌ها) مورد استفاده قرار گرفته است، استفاده از سیستم‌های نوسازی نوین می‌تواند راهکاری اقتصادی و کارآمد باشد.

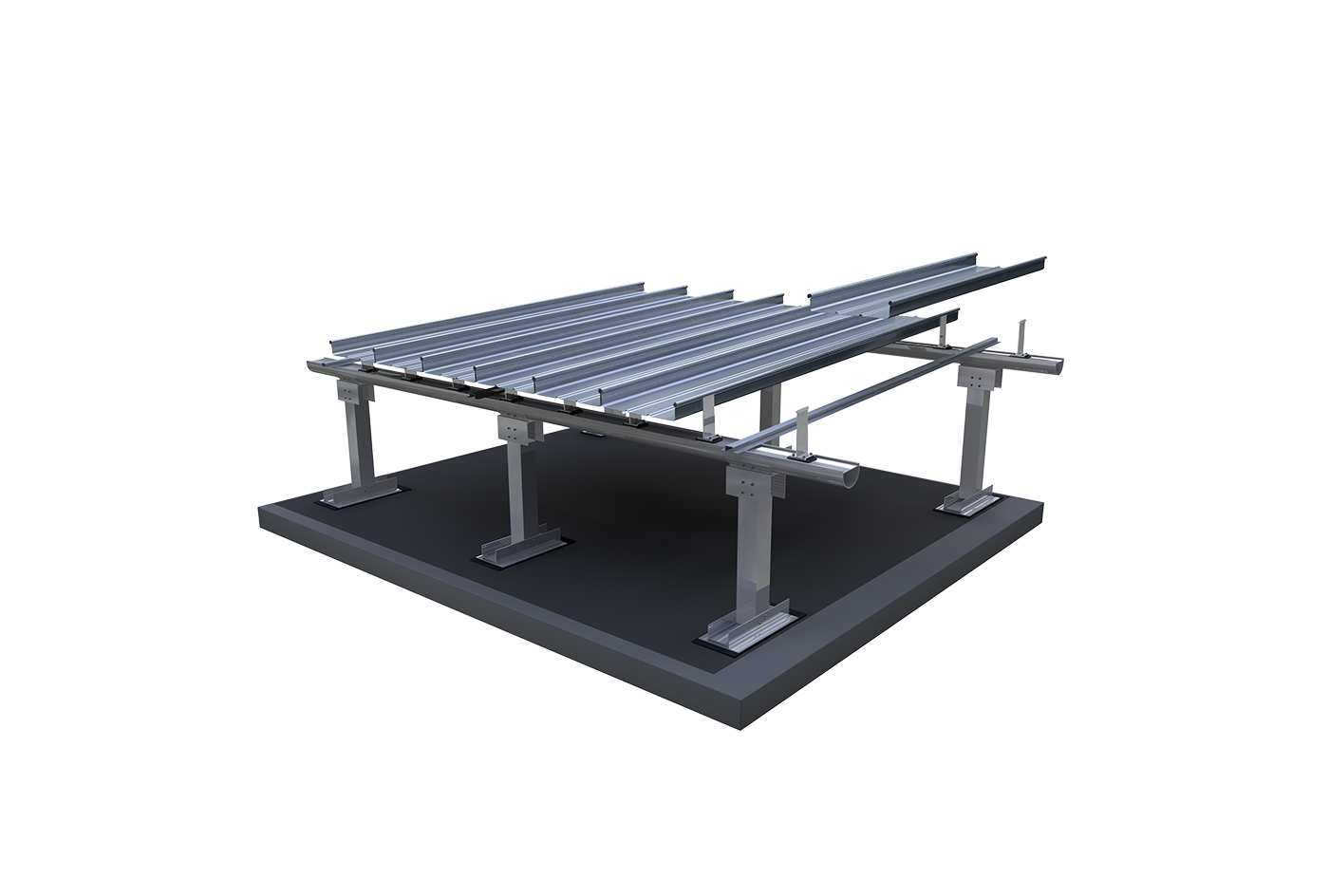

سیستم ارتقاء سقف (Enhance System) یک راهکار پوشش سقف اختصاصی برای نوسازی سقف‌های تخت قدیمی یا آسیب‌دیده است. در این روش، به‌طور معمول نیازی به تخریب و جداسازی لایه‌های آب‌بند قدیمی نیست؛ این ویژگی منحصر به فرد باعث می‌شود تا فعالیت‌های داخل ساختمان حتی در حین عملیات بازسازی سقف، بدون وقفه ادامه یابد و هزینه‌های جانبی به حداقل برسد.
یک بازسازی پایدار و ماندگار با پروفیل‌های فلزی، همواره با تحلیل‌های فیزیک ساختمان و تست‌های استاتیکی دقیق آغاز می‌شود. در بخش‌هایی از سقف که استحکام کافی وجود داشته باشد، سیستم ارتقاء سقف (Enhance System) مستقیماً بر روی سطح موجود نصب می‌شود. در نقاطی که زیرسازی نرم بوده یا ساختار باربری نامشخصی دارند، بازشوهای کوچکی ایجاد شده و پروفیل‌های Enhance مستقیماً به لایه باربر سازه پیچ می‌شوند.
با طراحی هوشمندانه سازه نگهدارنده Enhance، ما به سقف قدیمی شما فرمی جدید، با شیب ملایم و سیستم زهکشی (آب‌روی) ایمن می‌بخشیم. فضای خالی ایجاد شده در این فرآیند نیز فرصتی عالی برای ارتقای عایق‌بندی حرارتی ساختمان فراهم می‌کند.
نتیجه نهایی: یک پوشش سقف جدید، با کمترین هزینه نگهداری، ایمنی بسیار بالا و طول عمر طولانی است. با این سیستم، تعمیرات مکرر و هزینه‌های مداوم نگهداری سقف به خاطره‌ها می‌پیوندد.
